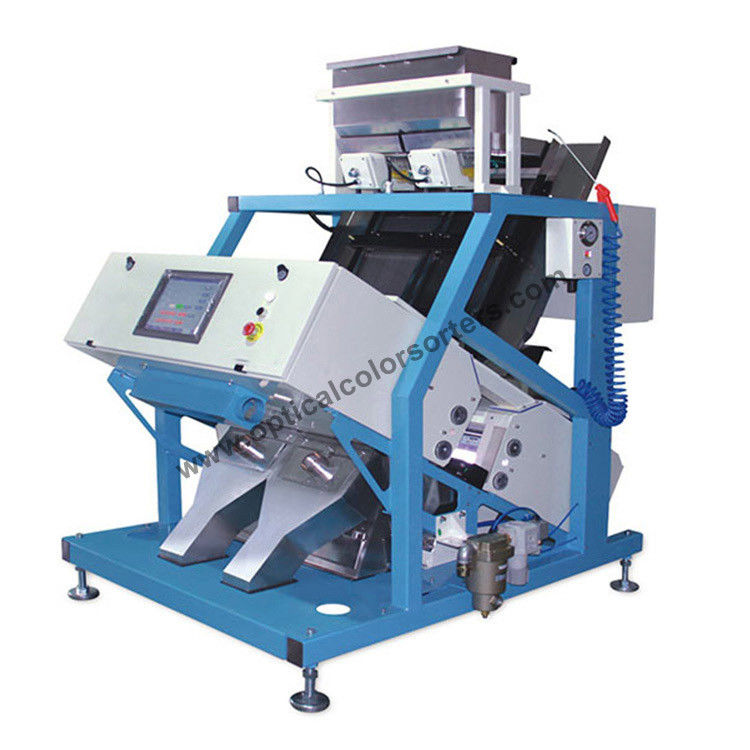

Clasificador infrarrojo del color de H Serie
Descripción de producto
Los clasificadores infrarrojos del color incluyen el sistema de la foto del color LED y el sistema de iluminación cercano del color LED del sistema de iluminación del espectro infrarrojo puede elegir diversas iluminaciones espectrales según diversas materias primas, para aumentar el coeficiente de contraste de características principales, para asegurar la información material obtenida es más exacto. El sistema de iluminación del LED con la disipación de calor tiene vida de servicio larga, consumos de energía baja y buenos funcionamientos. El sistema de iluminación cercano del espectro infrarrojo adoptó la Alemania hecha e importó fuente de luz. La iluminación es uniformemente brillante y tiene un consumo de energía baja y un funcionamiento estable.
Características de producto
* configuración flexible y fuente de luz variable – el clasificador del color del IR tiene un sistema de iluminación del sistema de iluminación del color LED y gama de NIR de la amplia. El sistema de iluminación del color LED puede elegir diverso espectro del uso para que la iluminación aumente el contraste y aumente la precisión de la adquisición de la información. El sistema de iluminación del LED tiene un sistema de enfriamiento eficiente, aumentando curso de la vida del sistema, el consumo de energía baja y el alto rendimiento. El sistema de iluminación de la amplia gama de NIR utiliza una fuente de luz importada alemán. La fuente de luz también tiene la iluminación uniforme, el alto brillo, el consumo de energía baja y propiedad estable.
* algoritmo dedicado del tratamiento de la imagen – el producto crudo se puede analizar sobre la base de forma y de color. Para los materiales con colores complejos, la máquina clasifica los materiales más directamente y exactamente usando método de clasificación HSV-cambiado del espacio de color.
* configuración única del canal – la tecnología de anodización especial cumple con estándares internacionales. El sistema se puede equipar de la placa de la cascada y del canal estrecho del canal inclinado para resolver el color que clasifica para los diversos materiales.
* válvula electromagnética de alta calidad – el eyector de alta frecuencia tiene una vida de servicio larga y tiene consumo muy bajo del aire, proporcionando la salida del rechazo de la capacidad más alta. El sistema está disponible con diversos tamaños de las válvulas electromagnéticas según el producto crudo que es clasificado.
* tarifa excelente del rechazo – los algoritmos de proceso inteligentes avanzados de las características de sistema de la adquisición de imagen, un sistema de alta calidad de la boca y la eliminación excelente valoran.
* interfaz fácil de utilizar simple de la pantalla táctil – la interfaz gráfica es fácil de utilizar y aprende para los técnicos y la línea operadores.
Especificaciones técnicas
| Modelo |
6SXZ-63H |
6SXZ-126H |
6SXZ-189H |
6SXZ-315H |
| Producto hecho salir) (t/h) |
0.5~1.5 |
1~3 |
1.5~4.5 |
2.5~7.5 |
| Clasificando la exactitud (%) |
≥99 |
≥99 |
≥99 |
≥99 |
| Tarifa) del remanente (malo: Bueno) |
≥6:1 |
≥6:1 |
≥6:1 |
≥6:1 |
| Peso (kilogramo) |
515 |
687 |
737 |
1015 |
| Poder (kilovatio) |
1,0 |
1,4 |
1,8 |
2,6 |
| Dimensión L×W×H (mm×mm×mm) |
1063×1630×2171 |
1286×1630×2171 |
1563×1630×2171 |
2228×1630×2171 |
| (Fuente de alimentación) (V/Hz) |
220/50 (110/60) |
220/50 (110/60) |
220/50 (110/60) |
220/50 (110/60) |
Nota: 1. La salida real depende del material y de su contaminación.
- Si actualización de los productos, ningún otro aviso. Refiera por favor a la máquina real.

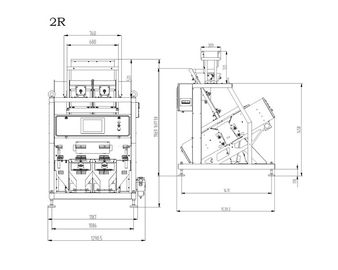

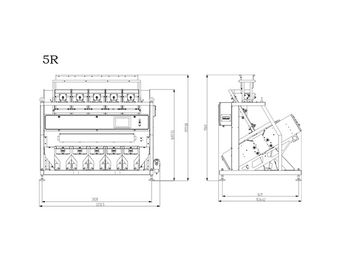

Estructure el diagrama esquemático
Ventaja con el clasificador óptico infrarrojo cercano
Amplia gama del A. del uso: Además de realice el color que clasifica por el sistema visible del espectro de color, también puede realizar la clasificación del material sensible infrarrojo usando sistema óptico infrarrojo cercano.
B: combine la forma que clasifica la función: Según la característica del material, usando algoritmo especial del tratamiento de la imagen con forma y color, realizar la forma que clasifica con éxito detectando la tarifa de la circularidad del material, tarifa linear, perímetro y área, etc.
C: transmisión-tipo lámpara armoniosa del fondo del color: Utilice el transmisión-tipo tablero del fondo en vez del reflexión-tipo tradicional tablero del fondo, simplificado el sistema, mejorado la estabilidad. Utilice la lámpara armoniosa del fondo del color del RGB en vez de tablero de la reflexión del RGB, además de consiguen color rojo, verde, azul, también pueden conseguir colores multi por la mezcla de RGB lights.widely amplió los colores del fondo.
Analizar la capacidad del clasificador infrarrojo del color de la serie de H
Clasificación de la forma
Ejemplo de la clasificación
