Sistema de adquisición de imagen de alta definición a todo color de la cámara CCD, información roja, verde, y azul del mineral (RGB) del color para obtener una identificación completa, profundizada de las impurezas pequeñas y finas que el clasificador ordinario del color no puede encontrar.
La clasificadora óptica del mineral soluciona el problema del mineral mojado del proceso de la separación del mineral enlazado el uno al otro. clasificando el mineral del cm de la gama de 0,01cm a 5, accuracyrate una vez finishedsorting del 99%. Solucione el alto polvo, la alta contaminación, la alta corrosión y el otro mineral seco clasificando problemas bajo ambiente duro.
Parámetros técnicos
|
Modelo
|
Clasificadora óptica del mineral de DBS1280-D
|
|
Capa no.
|
Doble
|
|
Salida (t/h)
|
los 1-3cm
|
6-12
|
|
3-5 cm
|
8-15
|
|
Remanente (malo: bueno)
|
≥40:1
|
|
Exactitud (%)
|
el ≥99%
|
|
Voltaje (V/Hz)
|
220V/50HZ
|
|
Poder (kilovatio)
|
2.4-4.0
|
|
Presión de aire (Mpa)
|
0.6-0.8
|
|
Consumo (l/min)
|
3800
|
|
Peso (kilogramo)
|
2000
|
|
Dimensiones (milímetro)
|
3584*2222*2960
|
Comenta: Los parámetros antedichos de la selección de color se basan en la arena del cuarzo que contiene el 10% de impurezas.
La producción variará según el contenido de impureza de las materias primas.
Ejemplos de la clasificación
Área de aplicación
* clasificación de los minerales del no metal
Feldespato del potasio, cuarzo, talco, fosfato, calcita, dolomía, andalucita, fluorito, vermiculita, mica, bentonita, caolín, baritina, feldespato, cuarzo, carbonato de calcio, guijarros, criolita, granate, piedra caliza, mineral del manganeso y así sucesivamente.
* clasificación no ferrosa de los minerales
Cobre, antimonio, mercurio, ventaja, cinc, lata, níquel, magnesio, cobalto, aluminio, bismuto y silicona y así sucesivamente.
* clasificación de los minerales de metal precioso
Oro, plata, circonio, tungsteno, molibdeno, tantalio y niobio y así sucesivamente.
Función y características del producto
Primero, la tecnología de base
1. Nuevo sistema de la fuente de luz del LED
Diseñado con el sistema óptico inteligente del LED, el control ligero inteligente cambia fexiblemente el color del contraluz y utiliza un espejo que concentra para prevenir astigmatismo del LED.
2. Sistema de transportador de alimentación
Para las características de grande, las partículas pequeñas, secas y mojadas del mineral, lento, rápido y caen libremente transportando se adoptan para asegurar la alimentación uniforme.
3. Sistema de adquisición de imagen
La lente a todo color de alta definición lejos-espec. se utiliza para realizar la adquisición de los materiales completa (RGB) rojos, verdes y azules, y para identificar profundamente los clasificadores ordinarios pequeños y finos del color que no pueden ser seleccionados.
4. Sistema del tratamiento de la imagen
La línea a todo color de gama alta tecnología de la exploración, tecnología de proceso delantera del borde de DSP+FPGA, CCD alcanza 5400 puntos de X10K de la captura, color y forma de la exploración combinados con el algoritmo complejo inteligente de los modos múltiples, proporcionando la “selección de color + la selección + la penetración de la forma” para diverso programa de los materiales del mineral.
5. Válvula electromagnética
Adopta la válvula electromagnética especial para el mineral, con de alta frecuencia, la selección de color exacta, la eficacia alta y la selección ahorro de energía, e inteligente de diversos tamaños de las partículas del mineral.
6. Sistema del objeto de la nube
Control autónomo de la nube, tecnología de ordenadores de la nube, tratamiento en línea, supervisión en línea, servicios onlines, actualizaciones gratuitas.
7. Estructura de clasificación de encargo
Diverso mineral que clasifica los requisitos, la introducción de una capa doble de una sola capa, la sola visión del doble de la visión y la otra combinación de los modelos; la estructura de la dos-capa puede alcanzar la capa superior de clasificar los materiales, se puede reelegir a la capa más baja, la exactitud de la selección de color es más alta.
8. Sistema automático de la limpieza del polvo
Añada el retiro de polvo automático y los dispositivos de sistema automáticos de la limpieza de espray. Puede ser construido según la salida de minas especiales para asegurar la estabilidad del efecto de clasificación.
En segundo lugar, las características funcionales
1. Solucione los problemas de la vinculación del mineral, del mineral y de la vinculación de la pista en curso de clasificación mojada del mineral.
2. La gama de la selección es a partir de 1 cm a 5 cm, dependiendo de la clasificación de partículas grandes, Oregón mojado.

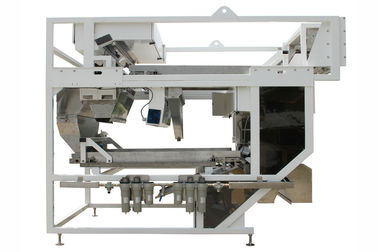

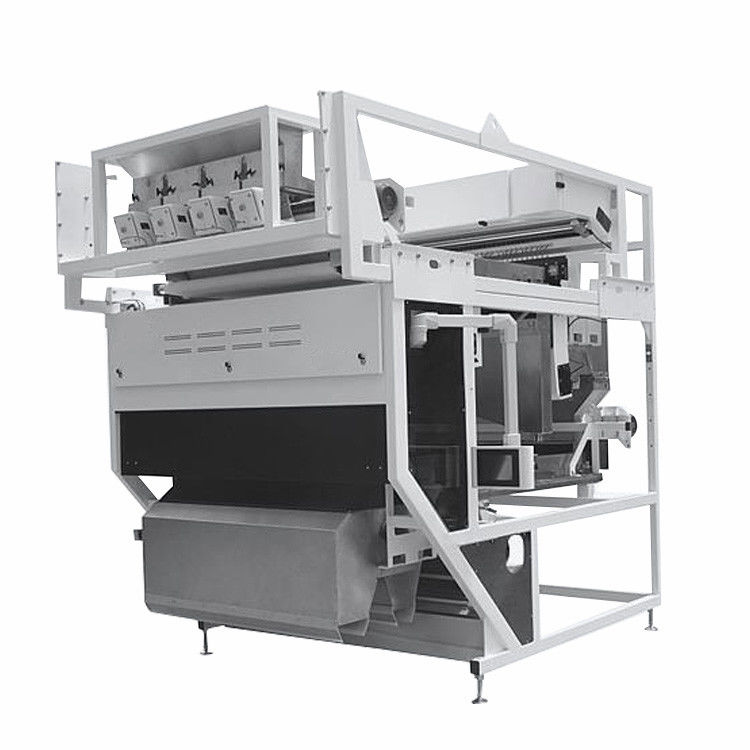

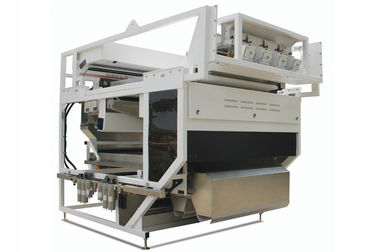

Demostración de los productos
